      同惠TH513半导体C-V特性羞羞视频免费下载参数介绍

      2024-11-18

      同惠TH513半导体C-V特性羞羞视频免费下载参数介绍。同惠TH513半导体C-V特性羞羞视频免费下载是半导体C-V特性羞羞视频免费下载系列中的一款高端型号,专为满足半导体功率器件、材料及电容元件等高精度测试需求而设计。该仪器采用了一体化集成设计,集成了LCR数字电桥、栅极电压源、漏极电压源、高低压切换矩阵以及上位机软件,实现了对半导体器件的快速、准确测试。

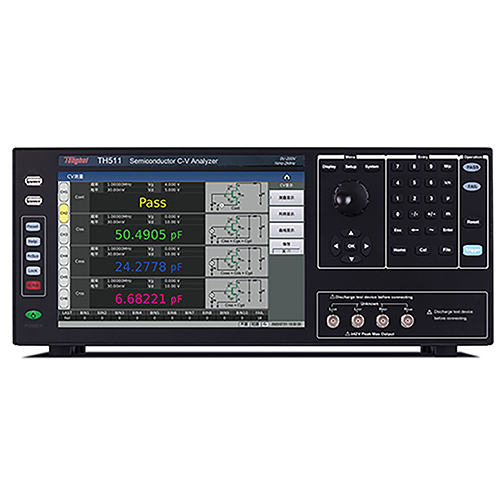

      tonghui TH511.jpg

      一、主要参数

      1. 测试电压范围

      栅极电压(V_GS):0 - ±40V

      漏极电压(V_DS):0 - ±3000V


      2. 测试频率范围

      测试频率:1kHz - 2MHz


      3. 测量参数

      可测量MOSFET、IGBT等半导体功率器件的四个主要寄生参数:Ciss(输入电容)、Coss(输出电容)、Crss(反向传输电容)、Rg(栅极输入电阻)

      同时支持LCR(电感、电容、电阻)功能(需选配件支持)


      4. 通道配置

      标配1个测试通道(不可扩展)


      5. 显示与操作

      10.1英寸大屏电容触摸屏,支持图形化操作界面

      提供四种寄生参数同屏显示功能,测试结果一目了然


      6. 特色功能

      CV曲线扫描功能:支持对数、线性两种扫描方式,可同时显示多条曲线

      Cs-V功能:用于测试二极管的结电容,并分析其CV特性

      Crss Plus功能:解决高频下Crss负值问题,保证测试精度

      高压击穿保护技术:防止因高压反冲损坏仪器

      Interlock安全锁功能:增加高压防护墙,确保操作安全(TH513半导体C-V特性羞羞视频免费下载独有)



      7. 接口与通讯

      支持多种通讯接口:RS232、LAN、USB HOST、USB DEVICE、GPIB、RS485等

      提供HANDLER接口,支持分选结果直接输出


      8. 物理规格

      尺寸(宽x高x深):430mmx177mmx405mm

      净重:约16kg


      二、应用领域

      TH513半导体C-V特性羞羞视频免费下载广泛应用于半导体功率器件(如二极管、三极管、MOSFET、IGBT等)的寄生电容测试和C-V特性分析,以及半导体材料和电容元件的测试分析。同时,该仪器也适用于生产线上的快速测试和自动化集成测试场景。


      三、附件与选配件

      随机附件:电源线一根

      选配件:图形扫描软件、200V/1500V通道板等(根据具体需求选配)



      同惠TH513半导体C-V特性羞羞视频免费下载作为一款高端半导体C-V特性羞羞视频免费下载,以其高精度、高效率、多功能的特点,在半导体测试领域具有显著的优势。无论是研发分析还是生产线测试,TH513半导体C-V特性羞羞视频免费下载都能提供稳定可靠的测试解决方案。
